OADM vs ROADM: Hva er forskjellen?
I løpet av de siste årene, blir bruken av bølge divisjon multiplexing (WDM) for å introdusere mer båndbredde på en enkelt modus fiber (SMF) svært populær. For å oppfylle kravet om båndbreddefleksibilitet og operativ effektivitet ble den optiske add-drop-multiplexeren (OADM) introdusert til multiplex og rute forskjellige lyskanaler inn i eller ut av en enkeltmodusfiber. Den tradisjonelle OADM brukte faste lasere / filtre for faste bølgelengder, men nå kan den ikke imøtekomme den økende bruken av båndbredde, noe som danner fremveksten av en forbedring på fast OADM-ROADM. Så hva er forskjellen mellom OADM og ROADM? Og hva er fordelene med ROADM over faste OADM?
Hva er OADM?

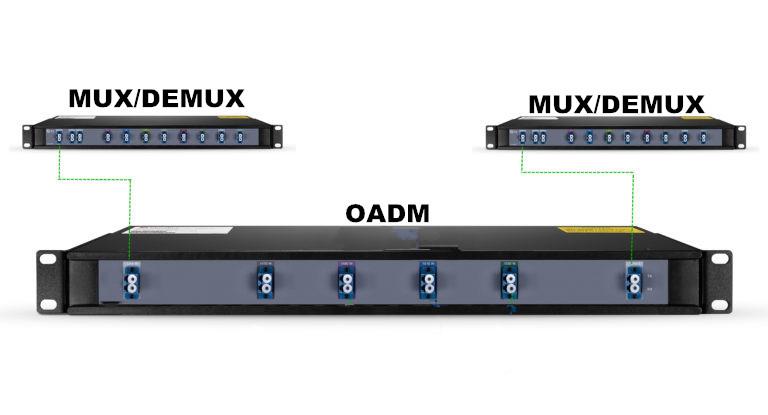

OADM er en enhet som brukes i WDM-nettverk hvor mange bølgelengder av lys overføres på en enkelt fiber for å øke den totale båndbredden mellom to punkter. Det ble opprettet for å legge til / slippe en eller flere CWDM / DWDM kanaler inn i noen få fibre. Dermed kan den optiske add-drop-multiplexeren deles inn i CWDM OADM og DWDM OADM i henhold til sine spesifiserte applikasjoner. I de fleste tilfeller blir OADM distribuert med CWDM eller DWDM MUX / DEMUX. Kombinert med MUX / DEMUX kan et kostnadseffektivt 3-punkts punkt-til-punkt optisk transmisjonssystem oppnås.
Så hvordan kan OADM utføre punkt-til-punkt-nettverkene? På grunn av at en OADM kan knuse flerfarget bånd av signaler og trekke ut bestemte farger for å slippe fra eller legge til hovedsignalinnsamlingen. Denne funksjonen tillater mellomliggende steder mellom eksterne nettsteder å få tilgang til det vanlige punkt-til-punkt-fibersegmentet som forbinder dem. Spesifikt, hvis flere signaler på flere farger blir overført mellom to steder A og C (som vist på bildet nedenfor), og kunden vil også koble til et datasenter som ligger ved B (mellom A og C). En OADM kan plasseres på B for å bryte ut noen av fargene. De ødelagte fargene vil bli droppet på plass B, koblet til utstyr på den plasseringen, og lagt tilbake til samlingen (nå med informasjon fra B) for å koble til A og / eller C. Følgelig har OADM fullført oppgaven sin. For mer detaljert kunnskap om OADM, se OADM (Optical Add-Drop Multiplexer) opplæring.
Hva er ROADM?
ROADM, kort for rekonfigurerbar optisk tillegg / dump multiplexer, er en programmerbar versjon av OADM. Det legger til muligheten for eksternt å bytte trafikk fra bølgelengde-divisjonsmultiplekssystemet ved bølgelengdelaget. Dette oppnås ved bruk av en bølgelengde selektiv bryter (WSS) komponenter i enheten. Med en ROADM kan brukeren sende en kommando til maskinvaren og fortelle den om å endre hvilke farger som legges til eller slippes på et hvilket som helst sted. Ved å kombinere flere sett med maskinvare sammen, kan ROADMs koble flere steder svært fleksibelt og opprette et nettverk som enkelt kan endres ettersom nettverkskravene endres.
Faktisk har ROADMer utviklet seg gjennom tre hovedgenerasjoner. I dag er ROADM-markedet midt i en overgang til fjerde generasjon av ROADM-delsystemer preget av introduksjonen av fire nye funksjoner: fargeløs, retningsløs, problemfri og fleksibelt spektrum. Det gjenstår å se at den nye teknologien gir oss flere fordeler. For mer informasjon om neste generasjons ROADM, se dette hvitt papiret: Next-Generation ROADM Architectures & Benefits.
Hva er fordelene med ROADM over faste OADM?
Fordi ROADM muliggjør ekstern konfigurasjon og omkonfigurering, tilbyr den mange fordeler over fast OADM. Den primære fordelen med ROADM-teknologien er å forbedre effektiviteten til et WDM-system ved granulariteten av en enkelt bølgelengde. Det er flere fordeler med ROADM over fast OADM:
(1) Forenkle transportnettverksdesign
I ROADM-systemer trenger signalveksling ikke optisk-elektrisk og elektrisk-til-optisk konverteringer, akkurat som fast OADM gjør. Planleggingen av hele båndbreddeoppdraget trenger ikke utføres ved første installasjon av et system. Det gir full fleksibilitet til å levere hvilken som helst bølgelengde til hvilken som helst node gjennom ringinfrastrukturen.
(2) reagere raskt på nye båndbreddekrav
Fast OADM løser kapasitetsproblem, men det er ufleksibel for spontane båndbreddebehov. Tvert imot er ROADM-baserte nettverk passende når etterspørselen er uforutsigbar, vokser eller forventes å bli flyttet regelmessig.
(3) Forleng bølgelengdetransport
ROADM-baserte nettverk muliggjør et automatisert optisk lag med dynamisk flerpunkts-tilkobling, uavhengig bølgelengde tilleggsdrop, ekstern båndbreddeallokering som har blitt forbedret strømstyringsfunksjoner.
(4) Fjernkonfigurasjon
ROADM tillater bølgelengde tillegg / dråper på et nodepunkt for å bli fjernkonfigurert, i stedet for å kreve en tekniker å installere add / drop lasere / filtre med bestemte bølgelengder inn i WDM-systemknutepunktet og utjevne effektnivåene av bølgelengder slik at de kan samarbeide på samme fiber.
(5) Bedre i Service Network Oppgraderbarhet
Den automatiserer det optiske laget for å fjerne feilkrevende tjenesteleveranse, og utligner signalet tap over alle bølgelengder, og reduserer behovet for dyrt signalforsterkende utstyr. Så det kan redusere kostnadene for nettverk.
(6) Reduser OPEX & CAPEX
ROADM kan redusere tid og arbeid knyttet til den manuelle forsyningen som trengs for faste OADM-områder.
Konklusjon
Gjennom OADM vs ROADM kan vi se at OADM spiller en integrert del av WDM-nettverk, fordi det åpner muligheten for operatører å bygge et allsidig, smidig og lett håndterbart optisk transportlag. Drives i stor grad av kostnadsbesparelser og fleksibilitet, gir den nyere generasjonen ROADM nå flere fordeler for brukerne, og er i ferd med å bli vanlig i WDM-nettverkene over hele verden.
